Voorkom fouten bij het vervangen van lithiumaccu’s
Bij het vervangen van een lithiumaccu in noodverlichting wordt regelmatig één belangrijk onderdeel vergeten: de juiste adapterkabel. Dit zorgt in de praktijk voor montageproblemen, extra servicekosten en vertraging op locatie.
Waar oudere NiCd- en NiMH-accu’s vaak direct met een faston-aansluiting konden worden aangesloten, werken lithiumaccu’s meestal met specifieke connectoren en beveiligingen. Daardoor is in veel gevallen een verloopstekker of adapterkabel nodig om de accu correct aan te sluiten op het armatuur.
In dit artikel lees je:
- waarom lithiumaccu’s andere aansluitingen gebruiken;
- welke gegevens monteurs altijd moeten controleren;
- hoe je de juiste adapter bepaalt;
- en hoe je fouten bij bestelling en installatie voorkomt.
Waarom is een adapterkabel bij lithiumaccu’s belangrijk?
Bij traditionele noodverlichtingsaccu’s werd vaak gebruikgemaakt van standaard faston-aansluitingen. Daardoor kon een accu meestal direct worden aangesloten.

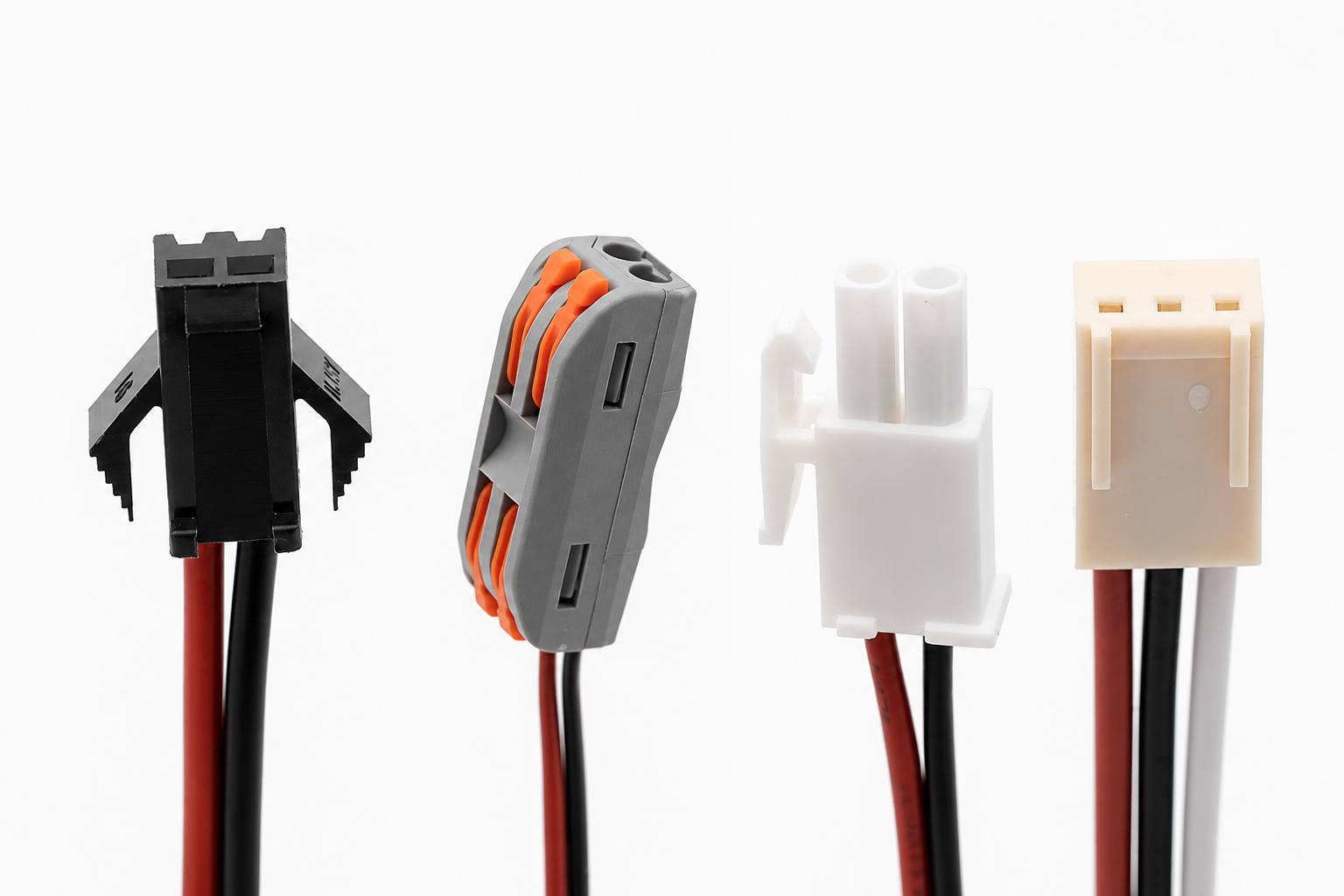

Bij lithiumaccu’s werkt dit anders. Deze accu’s zijn vaak voorzien van:
- specifieke connectoren;
- extra beveiligingen;
- temperatuurdetectie;
- extra signalering of temperatuurdetectie via aanvullende bedrading.

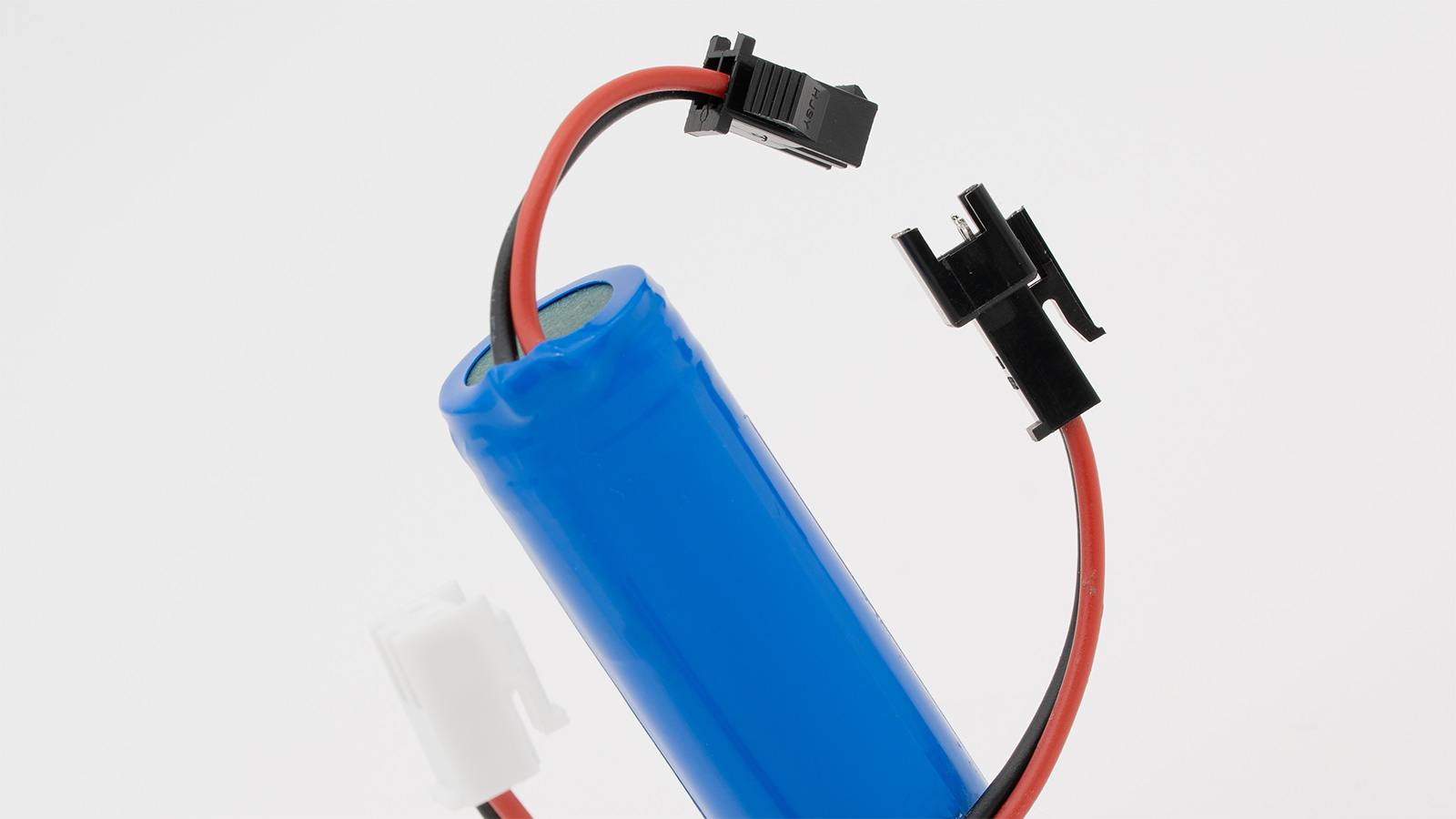

Hierdoor is bij veel lithiumaccu’s een passende adapterkabel of verloopstekker nodig.
Wanneer een verkeerde aansluiting wordt gebruikt, kan dit leiden tot:
- foutmeldingen in het armatuur;
- laadproblemen;
- verminderde accuprestaties;
- of, in sommige gevallen, schade aan de elektronica.
Wil je meer weten over de verschillende aansluitingen en beveiligingen van lithiumaccu’s? Lees dan ook ons kennisartikel over lithium accu’s voor noodverlichting: verschillen, aansluitingen en aandachtspunten.
Welke gegevens moeten gecontroleerd worden?
Bij onderhoud of vervanging van noodverlichting is het belangrijk om direct de juiste technische gegevens vast te leggen. Daarmee voorkom je dat een verkeerde adapter of accu wordt besteld.
Controleer daarom altijd:
- welk type accu aanwezig is;
- welke connector in het armatuur zit;
- of het om een 2-draads of 3-draads aansluiting gaat;
- of er een BMS aanwezig is;
- of er een NTC aanwezig is;
- en welke NTC-waarde gebruikt wordt (10K of 100K).
Hoe completer deze informatie is, hoe sneller de juiste combinatie van lithiumaccu en adapterkabel bepaald kan worden.

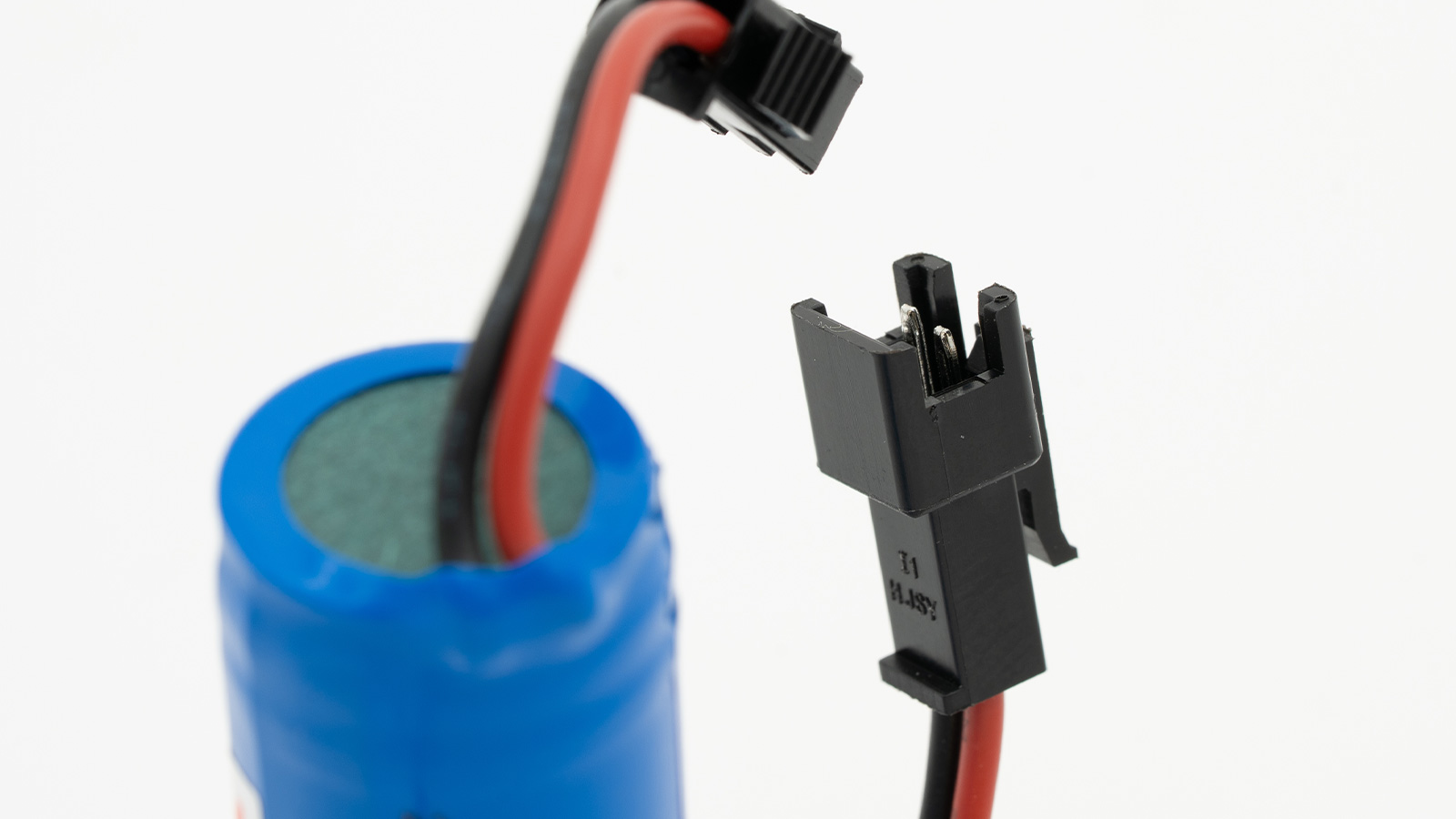

Maak duidelijke foto's van de connector
Een correcte identificatie van de connector voorkomt veel fouten tijdens bestelling en installatie.
Maak daarom:
- een foto van de kopse kant van de connector;
- een foto van de zijkant;
- en zorg dat de bedrading duidelijk zichtbaar is.
Controleer:
- de positie van de bedrading;
- de vorm van de connector;
- en eventuele labels of coderingen.
Vooral bij lithiumaccu’s ontstaan regelmatig problemen doordat connectoren sterk op elkaar lijken, terwijl de bedrading of aansluiting anders is.
In ons artikel Zo identificeer je een noodverlichtingsaccu lees je welke kenmerken belangrijk zijn bij het herkennen van accu’s en aansluitingen.
Controleer het type NTC
Sommige lithiumaccu’s bevatten een NTC-temperatuursensor. Deze sensor wordt gebruikt om de temperatuur van de accu te monitoren tijdens het laden.
De meest voorkomende varianten:
- 10KΩ NTC;
- 100KΩ NTC.
Indien nodig kan dit met een multimeter worden doorgemeten.
De juiste NTC-waarde is belangrijk voor:
- een correcte werking van het laadsysteem;
- compatibiliteit met het armatuur;
- en een veilige werking van de lithiumaccu.
2-draads of 3-draads aansluiting?
Lithiumaccu’s voor noodverlichting kunnen uitgevoerd zijn met:
- een 2-draads aansluiting;
- of een 3-draads aansluiting.
Bij een 3-draads aansluiting wordt vaak een extra temperatuur- of detectiesignaal gebruikt. Hierdoor is de juiste draadtoewijzing van belang.
Een verkeerde aansluiting kan leiden tot:
- storingen;
- foutmeldingen;
- of permanente schade aan de armatuurelektronica.
Controleer daarom altijd goed:
- het aantal draden;
- de positie van de bedrading;
- en de connectorconfiguratie.
Praktische checklist voor monteurs
Controleer bij iedere opname van een lithiumaccu altijd:
- Type armatuur
- Type accu
- Connector aanwezig
- 2- of 3-draads aansluiting
- Foto kopse kant connector
- Foto zijkant connector
- BMS aanwezig
- NTC aanwezig
- NTC-waarde (10KΩ of 100KΩ)
- Juiste adapterkabel benodigd
Download de checklist en gebruik deze om snel de juiste accu te bepalen:
Zo voorkom je problemen bij lithiumaccu's
Een correcte identificatie van connectoren, bedrading en beveiligingen voorkomt veel problemen tijdens installatie en onderhoud van noodverlichting. Door vooraf de juiste connector vast te leggen, het type aansluiting te controleren en direct de juiste adapterkabel mee te bestellen, voorkom je vertraging, extra kosten en foutieve aansluitingen.
Twijfel je welke lithiumaccu of adapter geschikt is? Bekijk dan ook ons kennisartikel Zo vind je de juiste accu voor noodverlichting of stuur duidelijke foto’s en technische informatie naar RACA voor advies.
