LED limiter inschakelstroombegrenzer voor ledverlichting in gebouwen

  • Inschakelstroombegrenzer voor LED verlichting in gebouwen
  • Voorkomt inbranden van schakelcontacten bij inschakelpiek
  • Ideaal bij 1-op-1 vervanging van uw conventionele verlichting naar LED

Per 1 juli 2020 geldt voor alle bedrijfspanden een LED verlichting. Zowel voor nieuwbouw als voor renovatie panden is het een enorme uitdaging om aan deze verplichting te voldoen. Bij het overstappen van conventionele verlichting naar LED kunnen bestaande installatieautomaten de inschakelpiek niet aan en bij nieuwbouw moet worden uitgeweken naar dure schakeloplossingen. RACA biedt de oplossing: de LED Limiter.

Waarom een LED limiter?

Bij het aanzetten van uw verlichting ontstaat er een inschakelpiek in de stroomvoorziening in uw schakelkast. Deze inschakelpiek verschikt per type verlichting. Bij LED verlichting is deze inschakelpiek hoger dan bij conventionele verlichting. Zodra u uw conventionele verlichting 1-op-1 zult vervangen voor LED verlichting, zult u tegen storingen aanlopen in uw installatie automaat (schakelkast). Een LED limiter biedt oplossing om deze piekbelasting op te vangen zodat u vrij van problemen uw LED verlichting kunt gebruiken.

Hoe werkt de LED Limiter?

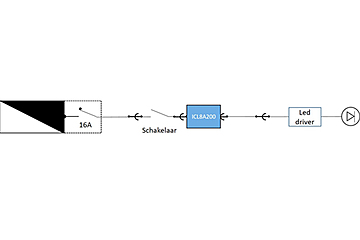

Werking LED limiter

De LED limiter wordt tussen het schakelelement en de LED driver geïnstalleerd. Na het bedienen vanhet schakelelement wordt gedurende korte tijd de stroom begrensd en voorkomt de LED Limiter dat door de inschakelpiek de groepsbeveiliging aanspreekt. Ook wordt inbranden van schakelcontactenvoorkomen.

Vrijwel elke LED driver, ook een dali-driver, vertonen bij het (initieel) aanzetten een inschakelpiek. (figuur 1.) Deze kan variëren van 3 - 80x de nominale stroom. Dit wordt veroorzaakt door capacitieve onderdelen in de LED driver.

De LED Limiter is ontwikkeld voor capacitieve belasting. De nominale belasting is 8 Amp. inschakelpieken tot 80 x I nominaal Ton=200ms 50Hz.

Toepassing

  • Ideaal voor kantoor- en bedrijfsruimtes
  • Bij 1-op-1 vervanging van conventionele verlichting voor LED verlichting
  • Getest voor gebruik van minimaal 10 jaar met 20 schakelmomenten per dag
  • Na afschakeling van de spanning binnen 1200 msec. weer gereed voor gebruik
  • Eenvoudig installatie met Wieland stekker
  • Bescherming tegen over laden en ontladen van uw installatie automaat

Overige specificaties

  • Model: ICL8A200
  • Maximale piekstroom: 640A gedurende Ton=200ms
  • Maximale RMS-stroom: 16A piek gedurende Ton=200ms
  • Maximale cyclus interval: 1200ms (6x/minute)
  • Ingangsspanning: 184 - 265Vac 50Hz
  • Nominale spanning: 220 - 240Vac
  • Maximale continue stroom: 8A ingang/uitgang
  • Maximale capacitieve belasting: 2500uF
  • Connectors: GST18i3 ingang/uitgang
  • Omgevingstemperatuur: -25°C + 70°C
  • Koeling: Natuurlijke /passief
  • Afmetingen (WxHxD): 120 x 70 x 45
  • Afgezekerd: Fuse 8A slow
  • Aan te sluiten LED drivers: Maximaal 1800W
  • Opmerking! Bedoeld voor capacitieve belasting

Wilt u meer weten? Of heeft u vragen over de LED limiter?

Voor meer informatie over de toepassing van de LED limiter kunt u contact opnemen met een van onze medewerkers. Wij kunnen daarnaast u adviseren in het opstellen van een lichtplan voor uw bedrijfsruimte, om zo het juiste product te kiezen met exact de gewenste kwaliteiten.

Heeft u vragen? Dan kunt u altijd een e-mail sturen naar info@raca.nl. U kunt ook een terugbelverzoek achterlaten. Wij streven ernaar deze z.s.m. te beantwoorden.
